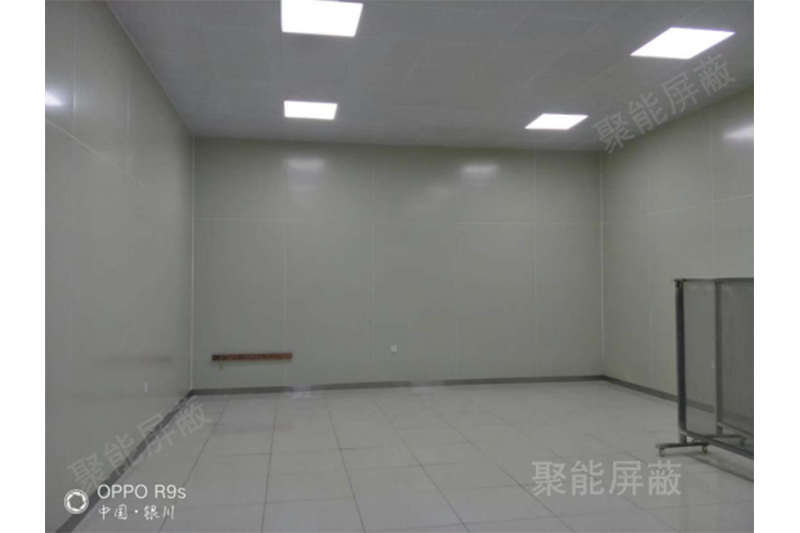

JN-PBS型焊接式高性能电磁屏蔽室

该系列屏蔽室适用于对电磁屏蔽要求较高的场合

设计依据：

《电磁屏蔽室工程技术规范》GB/T 50719―2011

《电磁屏蔽室屏蔽效能的测量方法》GB/T12190-2006

《军用电磁屏蔽室通用技术要求和检验方法》GJBz20219-94

《通信局(站)接地设计暂行技术规定》YDJ26-89

《建筑物内部装修设计防火规范》GB50222-95

一、主要用途

该屏蔽室为高性能电磁屏蔽室，主要用于对屏蔽性能有

较高要求的场合，测试符合GJB要求，如：党政机关、军

队机要的信息保密、EMC实验室、计量检测等。

二、性能指标

国标按：GB/T12190-2006《电磁屏蔽室屏蔽效能测量方法》执行

国标C级屏蔽性能参数如下：

磁场：10KHz≥70dB

150KHz≥95dB

电场：200KHz-50MHz≥100dB

平面波：50MHz-1GHz≥100dB

微波：1GHz-10 GHz≥100dB

国标B级屏蔽性能参数如下：

磁场：14KHz≥40dB

100KHz≥70dB

平面波：30MHz-1GHz≥80dB

微波：1GHz-6GHz≥80dB

军标按：GJB151B-2013 《军用设备和分系统电磁发射和敏感

度要求与测量》执行

军标C级屏蔽性能参数如下：

磁场：10KHz-100KHz 60-80dB

100KHz-1MHz 80-100dB

1MHz-20MHz 100dB

电场：20MHz-1GHz 100dB

微波：1GHz-18GHz 100dB

军标B级屏蔽性能参数如下：

磁场：10KHz-100KHz 15-37dB

100KHz-3MHz 37-70dB

3MHz-20MHz 70dB

电场：20MHz-1GHz 70dB

微波：1GHz-18GHz 60-70dB

军标D级屏蔽性能参数如下：

磁场：10KHz-100KHz 87-108dB

100KHz-300KHz 108-120dB

300KHz-20MHz 120dB

电场：20MHz-1GHz 100dB

微波：1GHz-10GHz 120dB

10GHz-18GHz 110dB

18GHz-40GHz 120dB

三、结构组成

1、壳体

由钢架龙骨、钢板，用CO2保护焊焊接而成，并做表面防锈处理，其中天棚板、墙板使用厚度为2MM、地板采用3MM冷轧钢板。

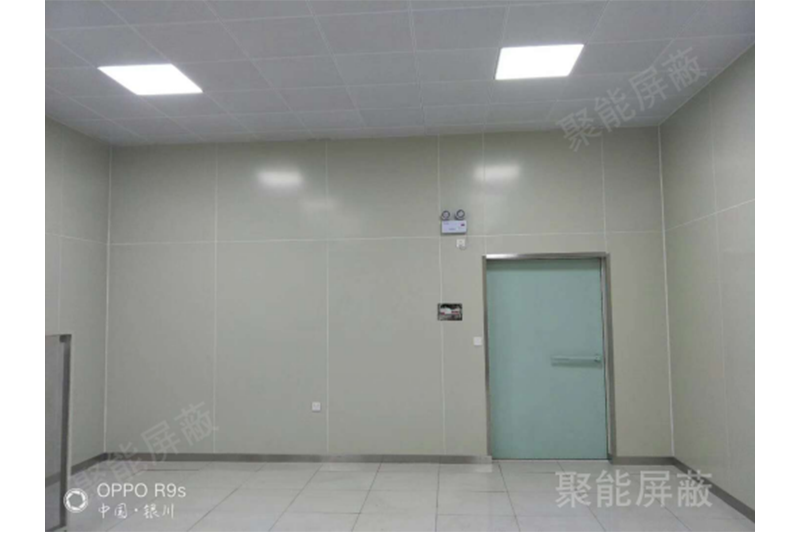

2、屏蔽门

按用户要求可选择不同的屏蔽门如：手动、电动锁紧门、平移门、以及全自动门等，规格尺寸可根据用户需求定制。

3、通风系统

蜂窝型通风波导窗，尺寸为300X300MM，并配置换气装置，具体尺寸及数量需根据屏蔽室的实际面积以及空调或新风补偿系统来配置，并可定制非标或异型。（通风系统可订制）

4、供电系统

配置高性能低泄露电源滤波器波器，数量和规格根据用户的实际需求配置，滤波器前端不能有漏电保护装置，但可设置过载保护装置，供配电系统的技术指标符合GB2887—89。

5、通信、控制及信号传输系统

配置光纤波导管、信号转接口和信号滤波器：电话、传真、门禁、空调、消防、视频监控、音频、射频、PC串口等，可根据要求任意配置。

6、室内电气

室内配置配电箱、各类控制开关、照明、墙壁电源插座、地插座、接地端子等，具体规格及数量根据实际需求配置，相关电器配置按工艺要求执行，无要求则按GB2887-90 执行。

7、室内装修

按用户要求分别对墙面、天棚、地面进行装饰处理。

8、接地系统

由于电源滤波器的电路特性，会使屏蔽室壳体上带有些许电压，所以屏蔽室使用前须可靠接地，且接地电阻≤1Ω，以保证屏蔽室壳体零电位，确保人员和设备的不受伤害，接地系统由用户提供。

9、其他

根据用户要求配置光纤波导管、空调（注意：变频空调不宜在屏蔽室内使用）等，并对空调的管线进行屏蔽处理。
